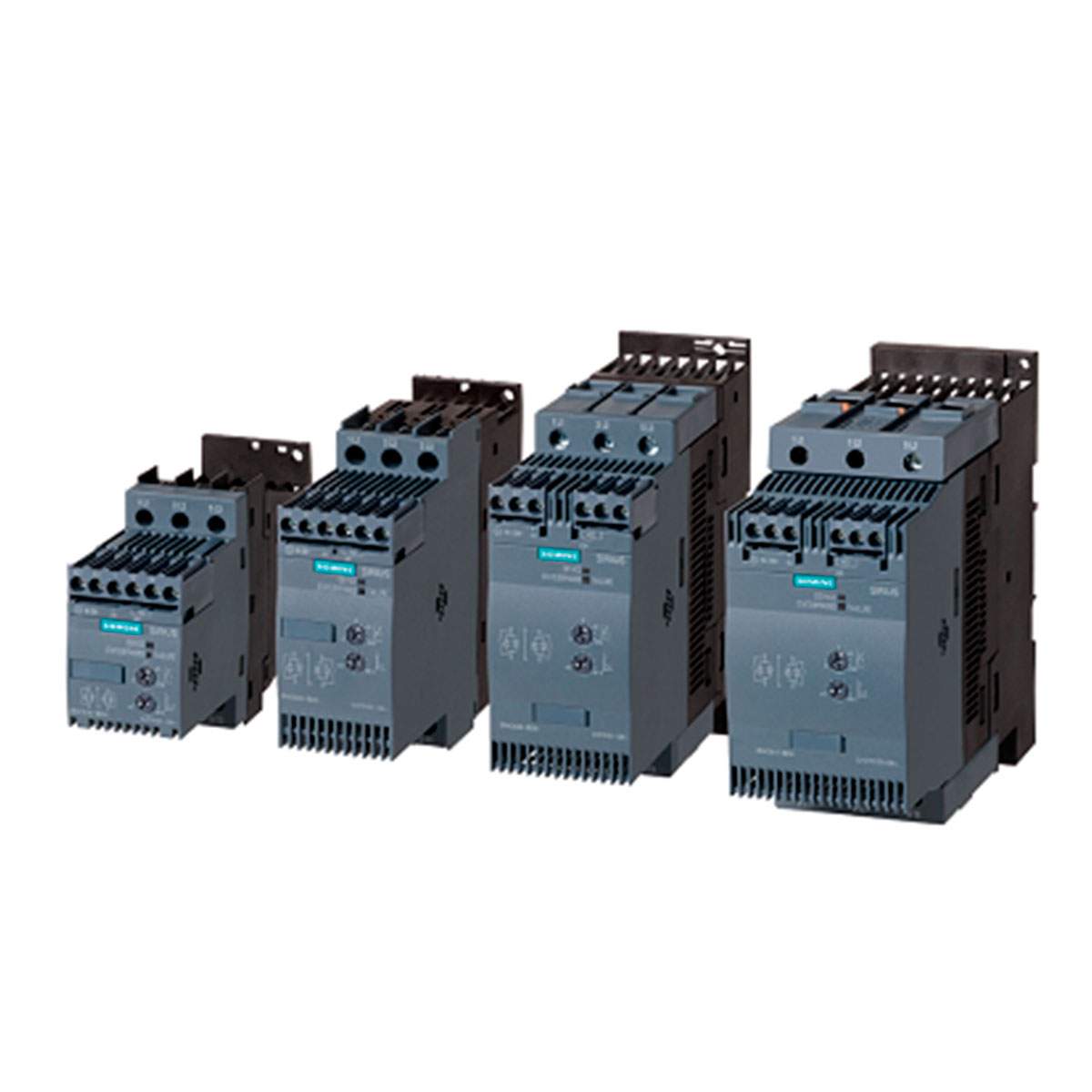

PARTIDOR SUAVE SIEMENES SIRIUS 3RW30-3RW40

Los arrancadores suaves SIRIUS 3RW30 y 3RW40 disponen de dos tiristores conectados en antiparalelo en dos de las tres fases. Se trata en cada caso de dos tiristores en antiparalelo (ver figura «Control por recorte de fase y esquema de un arrancador suave con control bifásico y contactos de bypass integrados»).

La corriente en la tercera fase no controlada es una suma de las corrientes de las fases controladas. Variando el recorte de fase, el valor eficaz de la tensión del motor aumenta dentro de un tiempo de arranque seleccionable desde una tensión de arranque ajustable hasta la tensión asignada del motor. La intensidad del motor tiene un comportamiento proporcional a la tensión aplicada al motor. De este modo, la corriente de arranque se reduce en el mismo factor que la tensión aplicada al motor. El par tiene un comportamiento cuadrático respecto a la tensión aplicada al motor. Así, el par de arranque se reduce de forma cuadrática con la tensión aplicada al motor.

Campos de aplicación y criterios de selección Los arrancadores suaves SIRIUS 3RW30 y 3RW40 son una alternativa a los arrancadores directos y los arrancadores estrella-triángulo. Las ventajas más importantes son:

• Arranque suave
• Parada suave (sólo 3RW40)
• Conmutación sin interrupciones ni picos de intensidad dañinos para la red
• Fácil montaje y puesta en marcha
• Diseño compacto y de tamaño reducido Aplicaciones Ejemplos de aplicaciones:
• Cinta transportadora
• Transportador de rodillos
• Compresor
• Ventilador
• Bomba
• Bomba hidráulica
• Agitador
• Sierra circular/sierra de cinta

Ventajas Cintas transportadoras, instalaciones de transporte:

• Arranque sin sacudidas
• Parada sin sacudidas Bombas centrífugas, bombas de émbolo
• prevención de golpes de ariete
• Aumento de la vida útil de las tuberías Agitadores, mezcladores
• Reducción de la corriente de arranque Ventiladores
• protección de reductores y correas trapezoidales
